小型化矢量信号源模块

产品介绍

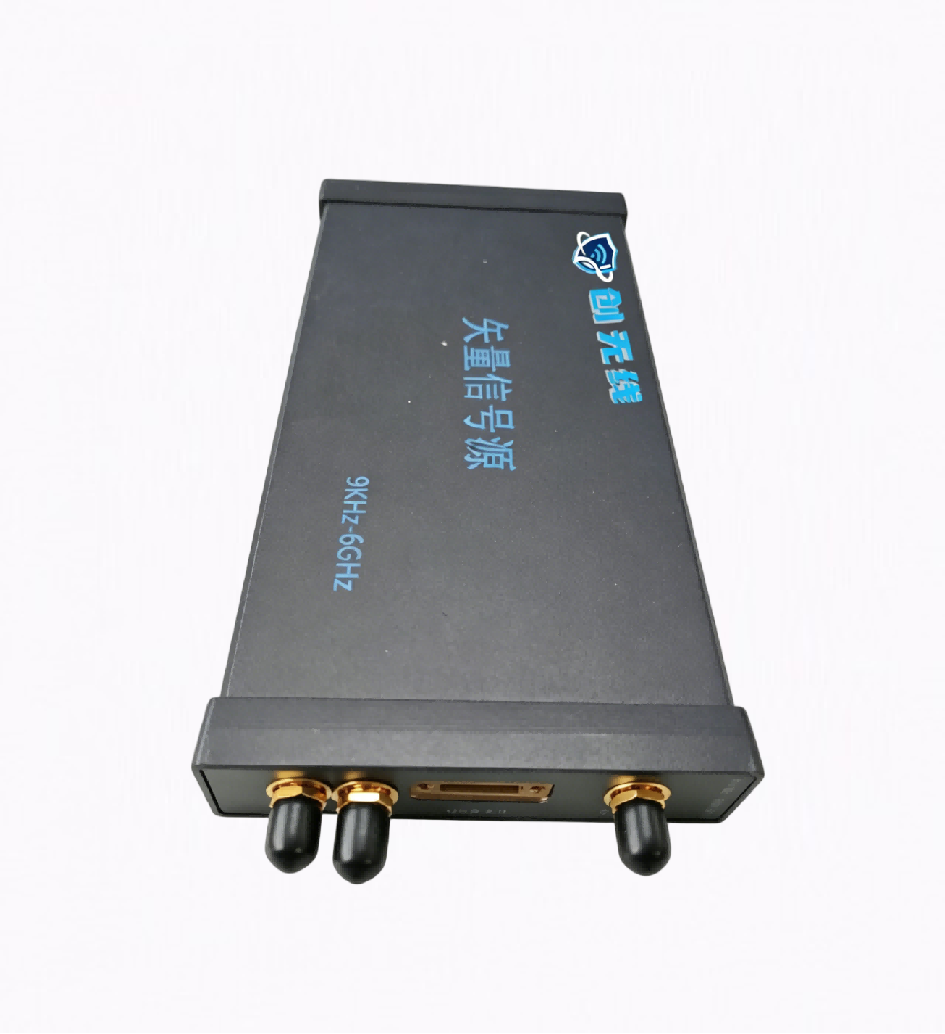

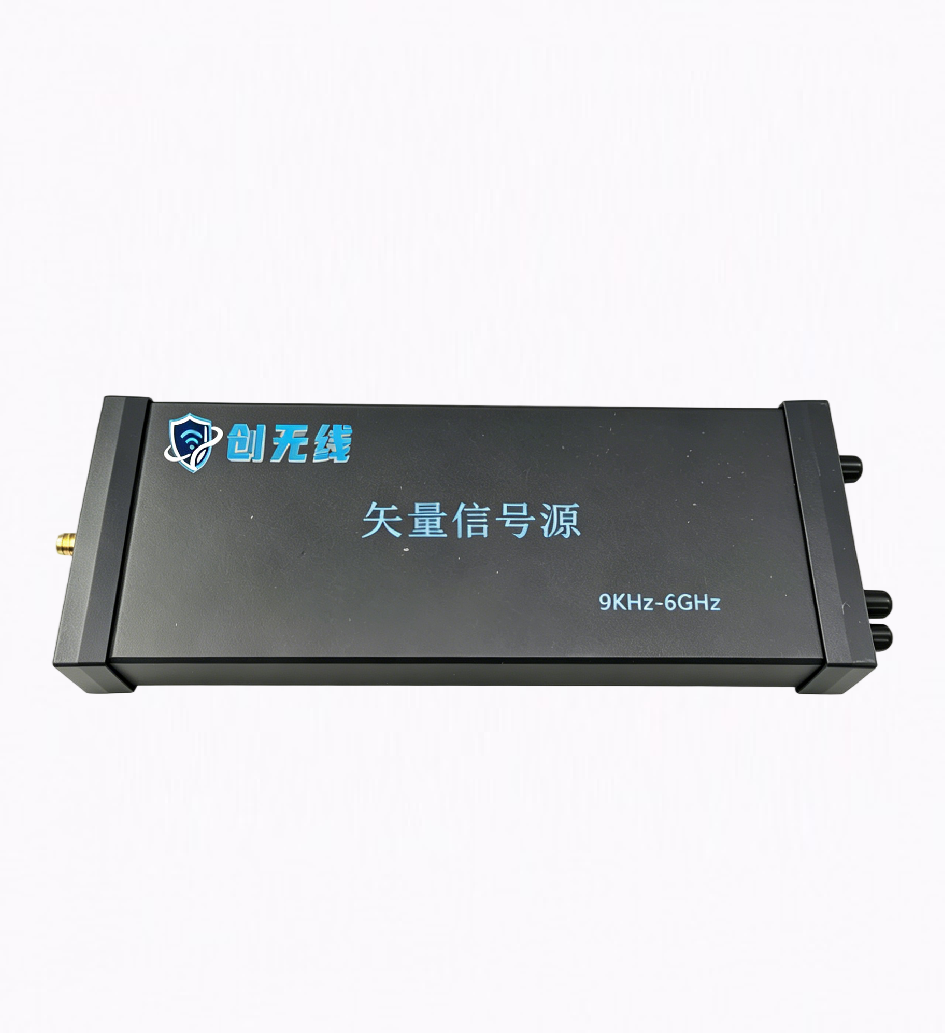

VSG60是本公司全自主研发的便携式矢量信号源。通过USB3.0接口连接台式机或者笔记本电脑，输出100KHz~6GHz频率范围内的单频或调制信号，调制带宽高达50MHz，支持IQ数据文件回放，提供二次开发所需的API接口函数库方便用户进行系统集成。该产品具备优异的相位噪声性能（1GHz@10kHz偏置优于-110 dBc/Hz），支持多种调制方式包括CW、脉冲、多音、扫描以及AM、FM、PSK、QAM、OFDM等多种数字调制类型。紧凑的金属机身设计（186×80×20mm，500g），便于便携使用和系统集成。

核心指标

1. 频率
       - 范围：100kHz ~ 6GHz
       - 频率稳定度：±0.5ppm
       - 频率准确度：优于1×10^-6
2. 电平
       - 100kHz~30MHz：-60dBm ~ 0dBm（误差±2dB）
       - 30MHz~6GHz：-60dBm ~ 10dBm（误差±2dB）
3. 基带平坦度
   ±1.0dB典型值（50MHz）
4. 调制方式
   CW、脉冲、多音、扫描（AM、FM）、2ASK、MSK、2FSK、4FSK、8FSK、16FSK、BPSK、DBPSK、QPSK、DQPSK、OQPSK、π/4 DQPSK、8PSK、D8PSK、16PSK、16QAM、64QAM、256QAM、1024QAM、OFDM等调制类型可选配。
5. 相位噪声（@1GHz）
   10 kHz offset < -110 dBc/Hz（1GHz CW, 0 dBm）
6. 抑制（典型值）
       - 谐波抑制优于-40 dBc
       - 杂散抑制优于-55 dBc
7. 扩展接口
       - 1×SMA：前置50Ω触发输入，功能可自定义
       - 1×SMA：前置50Ω触发输出，功能可自定义
       - 1×SMA：支持10MHz外参考时钟输入，功率0~+2dBm
       - 1×J30J-15：多个扩展IO口，支持GJB2991A-2008 B时间码输入
8. 供电及数据通信接口
   USB3.0
9. 运行系统要求
   Intel第6代i5以上处理器，一个以上USB3.0接口，8GB以上内存，64位Win7/8/10/11操作系统
10. 尺寸重量
        - 186×80×20mm（不含连接器）
        - 500g
